Czym jest i po co ją stosujemy
Cyna niskotopliwa (low-temperature / low-melt solder) to stopy lutownicze o temperaturze topnienia wyraźnie niższej niż klasyczne Sn60Pb40 (~183–190 °C) czy bezołowiowe SAC305 (~217–220 °C). Najpopularniejsze w serwisie to stopy na bazie bizmutu:
- Bi58Sn42 (eutektyczny) — ok. 138 °C
- Bi57Sn42Ag1 (Cynel i odpowiedniki) — 137–142 °C
Dodatek srebra poprawia zwilżalność i nieco plastyczność. Istnieją też specjalne stopy do demontażu (np. Chip Quik i podobne) o jeszcze niższej temperaturze topnienia (nawet poniżej 100 °C), często zawierające bizmut, ind i inne składniki.
Główne zastosowanie w serwisie to demontaż układów SMD i BGA, zwłaszcza wielowyprowadzeniowych (QFP, QFN, BGA, duże chipy). Nie służy zwykle jako docelowe spoiwo do finalnego montażu (z wyjątkiem specjalnych przypadków).
Jak to działa — zasada alloyingu
Gdy dodamy cynę niskotopliwą do istniejącego lutu na padach i wyprowadzeniach i podgrzejemy, metale się mieszają. Powstaje nowy stop o obniżonej temperaturze liquidus. W praktyce całe połączenie staje się płynne przy temperaturze znacznie niższej niż oryginalny lut (często w okolicach 150–200 °C zamiast 230–260 °C).
Dzięki temu można zdjąć układ bez przegrzewania laminatu, padów i sąsiednich elementów. To szczególnie ważne przy:
- wielowarstwowych płytkach,
- elementach wrażliwych na temperaturę,
- dużych obudowach (ryzyko warpage / head-in-pillow),
- naprawach, gdzie nie chcemy uszkodzić padów lub delaminować PCB.
Procedura demontażu (typowa)
- Przygotowanie — oczyść obszar, nałóż obficie dobry topnik (często dedykowany do stopów Bi, np. żelowy).
- Aplikacja cyny niskotopliwej — stopij ją na wszystkich wyprowadzeniach/padach. Przy BGA najlepiej pracować z hot-air + preheaterem lub stacją rework.
- Mieszanie — utrzymuj stopiony stan na tyle długo, żeby cyna niskotopliwa dobrze połączyła się z oryginalnym lutem.
- Usunięcie elementu — gdy wszystko jest płynne, podnieś układ (pęseta, vacuum pen, delikatne podważanie).
- Dokładne oczyszczenie padów — to kluczowy etap! Usuń cały pozostały stop niskotopliwy (taśma odsysająca, desolder, hot-air + wick, ewentualnie vacuum). Resztki bizmutu pogarszają jakość nowego lutu.
- Czyszczenie — IPA lub dedykowany cleaner, inspekcja pod mikroskopem.
- Ponowny montaż — normalną cyną odpowiednią do płyty (SnPb przy starym sprzęcie, SAC przy nowym).
Zalety w serwisie
- Znacznie niższe obciążenie termiczne PCB i elementów.
- Mniejsze ryzyko podniesienia padów i delaminacji.
- Możliwość zdjęcia trudnych układów nawet bez profesjonalnej stacji BGA (przy odpowiedniej wprawie).
- Dobra zwilżalność wielu stopów BiSn(Ag).
Wady i krytyczne ostrzeżenia
- Kruchość — stopy z wysoką zawartością bizmutu są bardziej kruche niż SnPb czy SAC. Nie nadają się do połączeń narażonych na uderzenia, wibracje czy cykliczne naprężenia (drop shock).
- Obowiązkowe dokładne usunięcie resztek — zostawienie cyny niskotopliwej w nowym lutowaniu osłabia połączenie i może powodować problemy mechaniczne.
- Absolutny zakaz mieszania z cyną ołowiową — bizmut + cyna + ołów tworzą eutektykę ternarną o temperaturze topnienia ok. 96 °C. Takie połączenie może się stopić już w normalnej temperaturze pracy urządzenia i doprowadzić do awarii. Na płytach z HASL ołowiowym lub starym sprzęcie trzeba być szczególnie ostrożnym.
- Wolniejsze zwilżanie niż klasyczne cyny — wymaga dobrego topnika.
- Nie jest przeznaczona do finalnych, wysokiej niezawodności połączeń (z wyjątkiem specjalnych aplikacji niskotemperaturowych).
Inne zastosowania
- Lutowanie elementów wrażliwych na ciepło (niektóre sensory, LED, moduły optyczne).
- Step soldering / multi-reflow (najpierw wysoka temperatura, potem niska bez naruszania wcześniejszych połączeń).
- Okazjonalnie jako docelowe spoiwo w produktach o ograniczonej żywotności lub niskich wymaganiach mechanicznych.
Praktyczne wskazówki

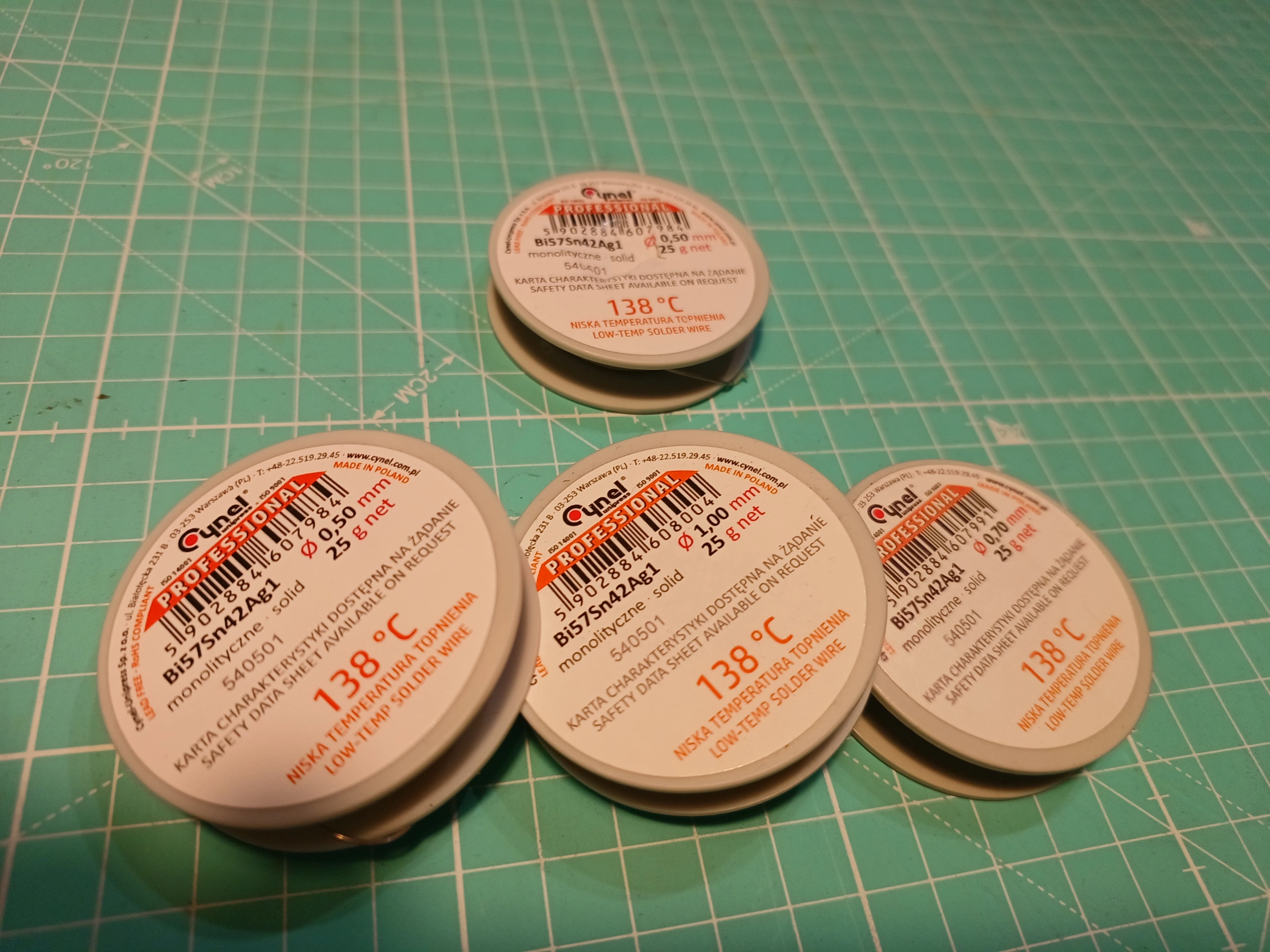

- Najpopularniejsza w Polsce to Cynel Bi57Sn42Ag1 (drut, czasem zestawy z topnikiem). Działa dobrze przy demontażu.
- Przy pracy z BGA warto mieć preheater — zmniejsza gradient temperatury i ryzyko uszkodzenia.
- Po demontażu zawsze sprawdzaj pady pod mikroskopem. Podniesiony pad to częsty efekt niedokładnego oczyszczenia lub zbyt wysokiej temperatury.
- Do finalnego lutowania używaj czystej cyny odpowiedniej do technologii płyty. Nie zostawiaj mieszanki.
- Przechowuj osobno narzędzia/groty używane do cyny Bi i klasycznej — unikniesz przypadkowego zanieczyszczenia.
Podsumowanie
Cyna niskotopliwa to bardzo użyteczne narzędzie serwisowe, szczególnie przy demontażu trudnych układów SMD/BGA. Pozwala pracować bezpieczniej termicznie i często ratuje płytki, które inaczej by się uszkodziły. Kluczem do sukcesu jest jednak dyscyplina: dobre wymieszanie przy demontażu, bardzo dokładne usunięcie resztek i świadomość ograniczeń (kruchość + zakaz mieszania z ołowiem).
Stosowana z głową znacznie podnosi jakość i bezpieczeństwo napraw. Stosowana byle jak — może stworzyć problemy gorsze niż te, które chcieliśmy naprawić.
